波纹管称重模块现场安装注意事项
点击次数:82 发布时间:【2018-10-25】

     上海恒刚专业生产销售称重模块,本款波纹管称重模块是一款比较常用的称重模块,由顶板、底板、LP7211系列剪切梁称重传感器、传感器承压头及支撑螺栓等部件构成;在称量时,载荷作用于顶板,通过传感器承压头施加到传感器上,根据不同组装方式可以分成三种类型:固定式模块、半浮动式模块和全浮动式模块,下面为大家介绍一下波纹管称重模块现场安装注意事项

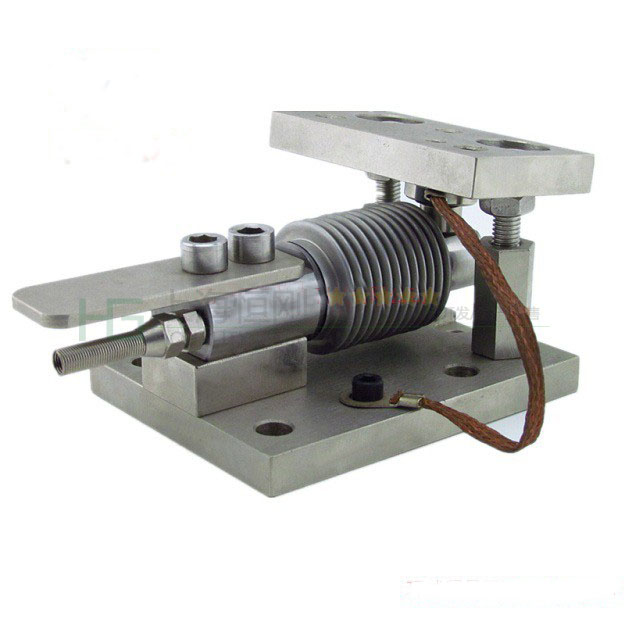

波纹管称重模块
波纹管称重模块现场安装注意事项:

安装前轻检测基础状况:各安装点平面落差控制在3mm以内,同一基础面水平度赢控制在1mm/m以内,基础承载能力要求大于传感器的量程。

1)模块安装之前,请将承载板调到水平状态

2)模块安装完毕请将螺母松开与螺柱拧紧

3)如果上述方法无法进行可在模块安装之前进行调节,将限位螺杆松开2mm,螺母与螺柱拧紧,再进行安装

4)将螺柱与下承载板拧紧,螺母将限位螺杆锁紧与螺柱,使限位螺杆真正达到限位,防止设备倾覆的目的

5)线缆色标电缆色标(常规传感器线标,主要以合格证线标为准)+激励-激励+反馈-反馈+信号-信号屏蔽红黑蓝黄绿白粗黑



以上是称重模块小编为大家整理提供的波纹管称重模块现场安装注意事项,希望可以帮到大家,感谢大家的支持;



波纹管称重模块
